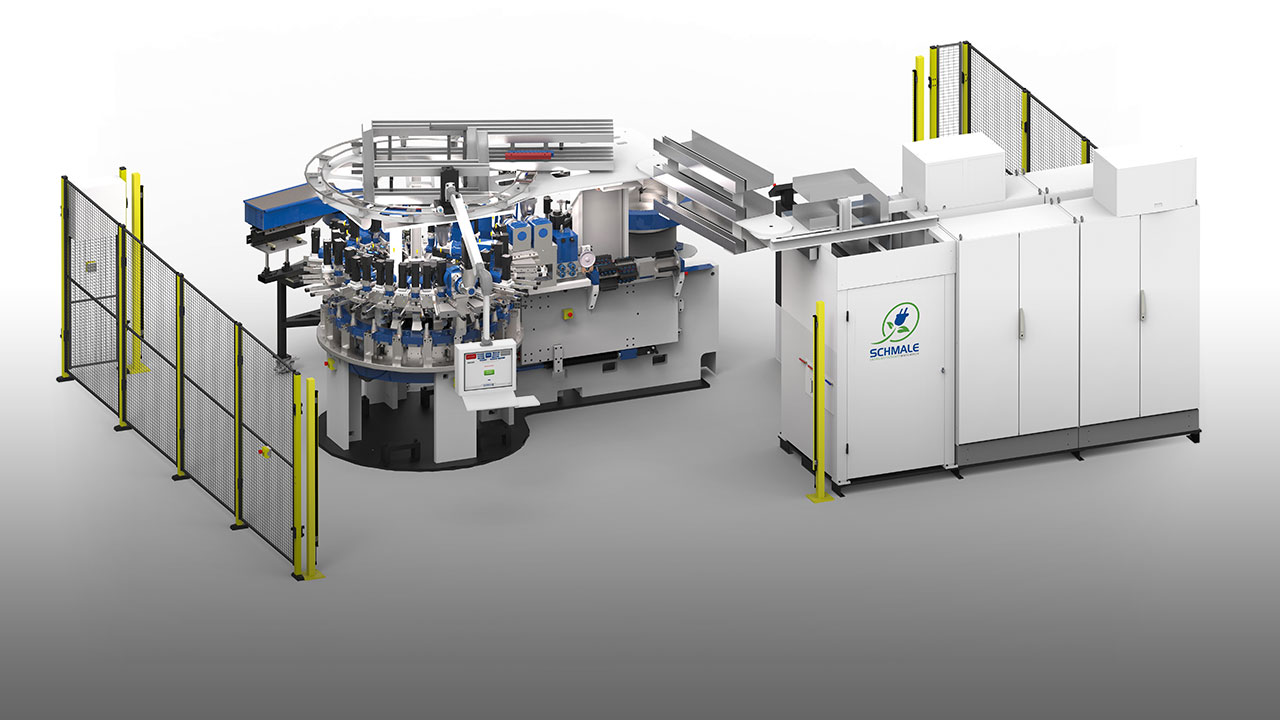

Speedmax
Die Automationslösung in der Biegetechnik für große Stückzahlen.
Unser Speedmax ist mehr als ein Biegeautomat. Er ist eine der schnellsten verfügbaren Automationslösungen zur Umformung von Draht und Rohr, die am Markt für NC Biegemaschinen verfügbar ist. Durch die Kombination von NC Fingerbiegern mit unserem servoelektrischen Transfer kann der Speedmax mit seinen bis zu 90 Servoachsen eine Geschwindigkeit von bis zu 4000 Bearbeitungsschritten pro Minute erreichen.
Die Revolution
der Biegetechnik
Technische Daten
Bearbeitungsstufen / Taktleistung
Der SPEEDMAX hat in der aktuellen Ausbaustufe 20 Bearbeitungsstationen und kann bis zu 200 Teile pro Minute fertigen.
Rüstzeit / Rüstaufwand
Die Rüstzeit bei einem Artikelwechsel mit 3D-Biegungen beträgt z.B. bei gleichem Materialquerschnitt nur wenige Minuten.
Technologien
Folgende Fertigungstechnologien sind in den 20 Bearbeitungsstationen möglich: Biegen, Prägen, Kerben, Plätten, Fügen, Lochen, Stauchen ...
(von Rohren und Drähten)
| Variante | Durchmesser | Länge |
| S | 1 - 4 mm | bis 300 mm |
| M | 4 - 8 mm | bis 500 mm |
| L | 8 - 13 mm | bis 500 mm |
Sonderausführungen des SPEEDMAX auf Anfrage möglich | ||
Der SPEEDMAX S hat in der aktuellen Ausbaustufe 20 Bearbeitungsstationen und kann bis zu 200 Teile pro Minute fertigen. Er vereint die Vorteile der NC und der schieberbasierten Drahtbiegekonzepte, ohne die jeweiligen Nachteile in Kauf nehmen zu müssen.
Jede einzelne Station erledigt ihre Aufgabe in weniger als 0,2 Sekunden. Durch den separaten Transfer werden alle Stationen gleichzeitig bedient. So ist es möglich, dass bei maximaler Taktleistung am Ende mehr als 3 fertige Teile pro Sekunde die Maschine verlassen. Jedes Einzelne mit bis zu 20 Biegungen.
Mit reduzierter Taktleistung sind sogar Mehrfachbiegungen in jeder Station möglich. Somit ist die Anzahl der Biegungen pro Teil nicht auf 20 begrenzt.
Der SPEEDMAX L wurde 2019 von den Lesern der Zeitschrift MaschinenMarkt in die Liste der besten Produkte des Jahres 2019 in der Kategorie "Umformtechnik" gewählt.
Er hat aktuell 20 Bearbeitungsstationen und kann bis zu 60 Teile pro Minute fertigen. Er verarbeitet Rohr- und Vollmaterial bis zu einem Durchmesser von 12mm und einer Einzuglänge von 500 mm. Diverse Biegungen in allen Ebenen und in der aktuellen Ausstattung auch bis zu vier Stauchprozesse sind kein Problem. Mit einer anderen Konfiguration kann der SPEEDMAX L natürlich auch Prägen, Kerben, Plätten und Lochen.
VIDEOS vom Speedmax
SPEEDMAX "S" im Produktionsbetrieb
SPEEDMAX L bei der 12mm Rohrbearbeitung
weitere Informationen
YouTube
Impressionen vom SPEEDMAX im Produktionsbetrieb
Downloads
Sie können diese Seite als pdf speichern und für Ihre Unterlagen ausdrucken
Verwandte Themen
Unsere X2000NC steht dem SPEEDAMX in Punkte Leistungsfähigkeit nur wenig nach, kann daher eine günstige Alternative für Ihre Produktion sein.
